依依综合成人视频网,亚洲日韩欧美制服无码,日韩理论视频一本二本,日韩精品一区二区在线免费看,祼体一区二区三区欧美极品

下載說明

軟件下載：       無

資料下載：       無

產(chǎn)品介紹

LX-A型邵氏硬度計

功能：

   LX-A型邵氏硬度計，是測定硫化橡膠和塑料制品硬度的儀器。它執(zhí)行國家標準GB/T531—1999《橡膠袖珍硬度計壓入硬度試驗方法》，該國家標準等同采用國際標準《Rubber-Determination of indentation hardness by means of pocket har-dness meters》；同時還參照執(zhí)行JJG304-2003《A型邵氏硬度計檢定規(guī)程》中有關(guān)規(guī)定。本硬度計裝置在配套生產(chǎn)的同型號負荷測定架上，能在實驗室內(nèi)對橡膠、塑料標準試片測定其標準硬度。還可手持硬度計表頭，對承裝在設(shè)備上的橡膠（塑料）物件測定其表面硬度。
注：本硬度計也可對塑料試片和塑料制品進行硬度測定。但塑料試樣及調(diào)節(jié)，必須按照GB/T2918—1998《塑料試樣狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境》有關(guān)規(guī)定進行。

規(guī)格參數(shù)：

   刻度盤值：0~100HA；

   推薦測量范圍：10~90HA

   外型尺寸：115x60x25mm

   壓針行程：2.5mm；

   壓針頭部尺寸：Ф0.79mm；

   凈重：0.5kg；

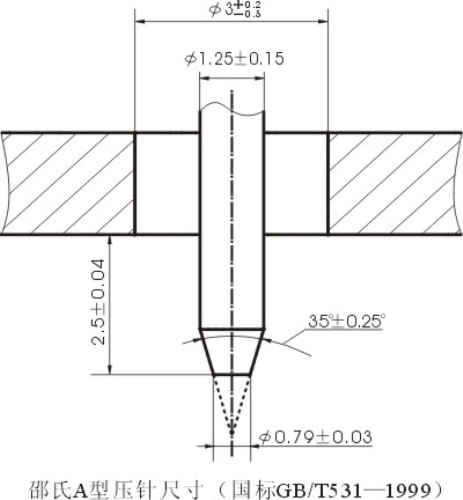

結(jié)構(gòu)：

使用方法:

   把試樣放置在堅固的平面上，拿住硬度計，壓足中孔的壓針距離試塊邊緣至少12mm，平穩(wěn)地把壓足壓在試樣上，不能有任何振動，并保持壓足平行于試樣表面，以使壓針垂直地壓入試樣，所施加的力要剛好足以使壓足和試樣完全接觸，除另有規(guī)定，必須在壓足和試樣完全按觸后1秒內(nèi)讀數(shù)，如果是其他間隔時間讀數(shù)則必須說明，在試樣相距至少6mm的不同位置測量硬度值5次，取其平均值。

使用須知:

   ⑴、測定前應(yīng)檢查硬度計的指針在自由狀態(tài)下應(yīng)指向零位。如指針量偏離零位時，可以松動右上角壓緊螺釘，轉(zhuǎn)動表面，對準零位。然后將硬度計壓在玻璃板上，壓針端面與壓足底面緊密接觸于玻璃板上時，指針應(yīng)指向100+/-1HA，如不指向100+/-1HA時，可輕微按動壓針幾次，如仍不指100+/-1HA時，則此硬度計不能使用。如在邵氏硬度計測試機架上使用時，可撥動手柄，使工作臺上升至定荷砝碼抬起，使壓針端面與壓足平面緊密接觸于玻璃工作臺時，指針應(yīng)指向100+/-1HA。如不指100+/-1HA時， 可調(diào)整工作臺平面的調(diào)節(jié)螺釘，若調(diào)整后指針仍不指100+/-1HA時，最好送生產(chǎn)單位調(diào)整為宜。
   ⑵、橡膠的試樣及試驗溫度要求； ①、橡膠的試樣厚度不小于6mm，寬度不小于15mm，長度不小于35mm，試樣厚度不足6mm時，可用同樣膠片重疊測定，但不超過3層。并要求膠片上下平行。 ②、檢定時室溫為23℃±5℃，檢定前硬度計在此溫度下至少存放1小時。
   ⑶、塑料試樣及試驗溫度要求； ①、塑料試樣為正方形，邊長50mm、厚度6mm。也允許采用50×15mm的試樣。 ②、在可能的情況下，試樣在測試前應(yīng)按照GB/T2941-1991規(guī)定在實驗室標準溫度下進行調(diào)節(jié)。比對試驗或系列試驗必須在相同溫度下進行。
   ⑷、橡膠及塑料試樣表面均應(yīng)光滑、平整、不應(yīng)有機械損傷及雜質(zhì)等缺陷。
   ⑸、硬度計使用35000次后，建議每使用10000次左右按GB531規(guī)定檢查彈簧壓力與指針刻度關(guān)系及壓針端部的形狀尺寸。
   ⑹、硬度計使用完畢后，裝入儀器盒或儀器箱內(nèi)，放置干燥處，防止受潮。
   ⑺、定荷測定架上的升降小軸和工作臺底部，請注意經(jīng)常揩擦干凈，涂少量防銹油，以防生銹。
   ⑻、使用邵氏硬度計時，當A型硬度計示值低于10HA時是不準確的，測量結(jié)果不能使用。A型硬度計測量值超出90HA時推薦使用D型硬度計。

電源標準

電源標準：

標準配置

LX-A型邵氏硬度計  主機,說明書

選購附件

         無

標準證書

CE認證

          執(zhí)行國家標準GB/T531—1999《橡膠袖珍硬度計壓入硬度試驗方法》，該國家標準等同采用國際標準《Rubber-Determination of indentation hardness by means of pocket har-dness meters》；同時還參照執(zhí)行JJG304-2003《A型邵氏硬度計檢定規(guī)程》中有關(guān)規(guī)定。
