MSN：lxn@ok17.net安泰信ATTEN 數字頻譜分析儀AT6030D
 |
- 儀器名稱： 數字頻譜分析儀
- 儀器品牌：安泰信ATTEN
- 儀器型號：AT6030D
- 送貨時間：48小時內
- 標準價格：不詳
- 本站售價：洽詢
- 關鍵參數： AT6030D數字頻譜分析儀以經濟的價格提供了無可比擬的性能。通用頻譜分析儀是為工程師提供最方便靈活的測試儀表工具。安泰信AT6030D數字頻譜分析儀是采用數碼合成寬帶頻率及動態范圍，頻率達到3.0GHz，其出色的性能、易于使用性和無與倫比的可靠性把這種靈活性發揮到了極致。 AT6030D數字頻譜分析儀可應用多種領域，是一種高性價比頻譜分析儀。
性能參數介紹
AT6030D 數字頻譜分析儀
AT6030D數字頻譜分析儀以經濟的價格提供了無可比擬的性能。通用頻譜分析儀是為工程師提供最方便靈活的測試儀表工具。安泰信AT6030D數字頻譜分析儀是采用數碼合成寬帶頻率及動態范圍，頻率達到3.0GHz，其出色的性能、易于使用性和無與倫比的可靠性把這種靈活性發揮到了極致。 AT6030D數字頻譜分析儀可應用多種領域，是一種高性價比頻譜分析儀。
大容量內置存儲器
AT6030D數字頻譜分析儀可將測試的波形及狀態保存在內部存儲器并進行管理。大容量內置存儲器支持波形存儲高達900個、狀態存儲最大達到3000個，還可根據多種應用和使用實例，很便捷調出存儲的波形和狀態。
特點及優點：
·輕便攜帶
·簡便友好的人機界面
·高性能數碼合成方式設計
·頻率范圍：9kHz ~ 3.0GHz
·最小1Hz高性能頻率分解
·寬帶輸入動態范圍：-125 ~ 20dBm
·移動通信(CDMA)測試功能
·大容量存儲器
·
·實用方便的外部接口
·適用0.5ppm高精密Reference
應用范圍
·設計與調試
·教育與培訓機構
·制造測試與質量控制
·檢修與修理
高清晰度640×480彩色TFT顯示屏
因使用高性能彩色TFT顯示屏，即使長時間使用也不刺激眼睛，并可以進行高精密測試。測試時，數據的表現非常自然。
大容量內置存儲器
因支持波形保存最大為900個、狀態保存最大為3000個，根據多種應用和使用例子，很容易保存和調出裝備的波形的狀態軌跡。
CDMA信號源
CDMA Signal Generator(CDMA2000：Pilot Channel，WCDMA，1DPCH)信號發生器。因內置著CW信號、數碼內部調制信號以及D調制器，因此可以在教育、模塊、元件測試、增幅器測試、AS現場等整個CDMA應用上用為強大的信號源。（選購）
USB接口
因內置著可支持USB1.1，2.0的USB Host,可把已測試的數據保存在USB存儲器上。（GIF Format）還因支持CSV文件Format,可以把已測試的數據變換為MS Excel后使用。不僅支持后面部的Centronics打印機，而且可支持USB Interface打印機等幾乎所有打印機。將本公司網站上所提供的已升級的Firmware下載后，通過USB可升級分析儀的Firmware。
簡單而方便使用的鍵盤結構
鍵盤結構以使用方便為主安排，因此易于使用，并提出多種功能。
提供CDMA測試功能
·頻道功率（CHP）測試：CHP是測試移動通信頻道上的殘力的功能。簡單的操作菜單，就可即時執行，并且將測試值自動顯示在下面。
·占有寬帶（CBW）測試：CBW是測試變調信號占帶寬所占的殘力的功能。以%單位可測試寬帶。

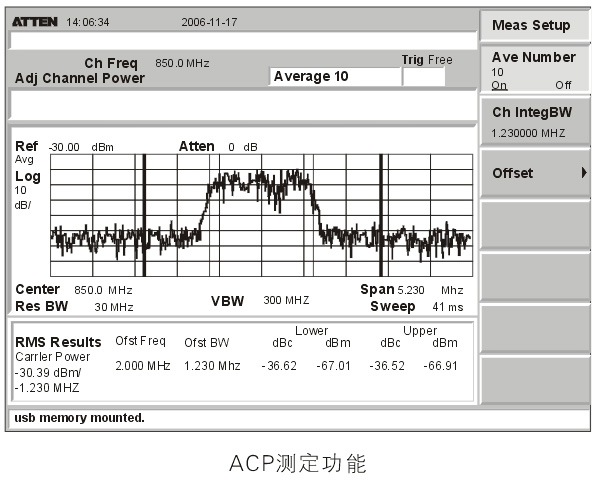

·相鄰頻道功率（ACP）測試：是測試在使用多重頻道的移動通信系統上的傳送電力對相鄰頻道所起到的影響或者與相鄰頻道之間的電力比率?？梢栽谝粋€屏幕上查看所有測試值以及波形。
跟蹤信號源
跟蹤信號源提供100KHz~3GHz頻率，0~50dBm功率的信號。其功能可設定為掃頻、點頻輸出，滿足各RF器件測試，同時可作為獨立信號源使用，使AT6000D系列頻譜分析儀一機多用，為廣大投資者節省資金。（選購）
反射測量電橋（RLB6031）
需配合信號源跟蹤源使用，直接接在信號的輸入與輸出端口，用于測量各種RF器件反射損耗和駐波比。（選購）
技術指標
|
頻率 | |
|
范圍 |
9KHz to3.0GHz |
|
分辨率 |
最小1Hz |
|
掃寬 |
100Hz 1、2、5階段選擇（自動），零掃頻，全掃頻9KHz to 3.0GHz |
|
頻率選擇方法 |
設定開始頻率，截止頻率，中心頻率 |
|
掃頻準確度 |
指定掃頻范圍±3% |
|
讀出精度 |
掃頻精度+頻率精度±RBW的5% |
|
相位噪聲 |
≤-100dBc/Hz(10KHz offset基準) |
|
幅度 | ||
|
范圍 |
+20dBm~-125dBm | |
|
平均噪聲電平 |
≤-125dBm 150KHz~1GHz | |
|
≤-110dBm 1GHz~2.4GHz,50KHz~150KHz | ||
|
≤-95dBm 2.4GHz~3GHz | ||
|
幅度單位 |
dBm、dBmV、dBｕV、V、mV、ｕV、W、mW、ｕW、 | |
|
畫面比例線性度 |
≤±1.5dB/70dB(10dB/div)、≤±1.5dB/40dB(5dB/div) ≤±0.5dB/8dB(1dB/div), ≤±0.5dB/16dB(2dB/div) | |
|
頻率響應（0dB衰減基準） |
-3.5~1.5dB(100KHz~10MHz) ±1.5dB(10MHz~3GHz) | |
|
基準電平 |
測定范圍 20dBm~-90dBm | |
|
分辨率 0.1dB階段 | ||
|
準確度 ±1.5dB | ||
|
2次諧波失真 |
≤-60dBc,-40dBm輸入 | |
|
交調失真 |
≤-70dBc,-40dBm輸入 | |
|
剩余響應 |
≤-85dBm(輸入被中止，0dB衰減) | |
|
其他輸入寄生 |
≤-60dBc,-30dBm輸入 | |
|
分辨率帶寬 |
選擇帶寬 |
1KHz,3KHz,10KHz,30KHz,100KHz,300KHz,1MHz,3MHz,9KHz,120MKHz, |
|
準確度 |
±20% | |
|
選擇度 |
60dB/3dB∠15：1 60dB/8db∠12：1（9KHz,120KHz） | |
|
轉換誤差 |
≤±1.0dB(1KHz,參考RBW) | |
|
視頻帶寬 |
10Hz to 3MHz in 1—3—10sreps | |
|
掃描 | |
|
時間 |
10mS to 1000sec, 40ms to 1000sec(零掃頻) |
|
準確度 |
≤±20% |
|
觸發源 |
外部觸發，視頻觸發，線性觸發 |
|
觸發模式 |
連續，單獨 |
|
觸發電平 |
TTL電平 |
|
保存 | |
|
波形保存 |
最多900個 |
|
狀態保存 |
最多3000個 |
|
畫面顯示器 | |
|
類型 |
6.4英寸彩色TFTLCD屏幕 |
|
顯示器分辨率 |
640（H）*480（V）實際顯示面積 |
|
光標模式 |
峰值尋跡，Delta標記，中心標記參考標記（8標記max） |
|
輸入 | |
|
RF輸入連接器 |
N型（F），50Ω |
|
VSWR |
150KHz~3.0GHz VSWR∠1.5:1(0dBm Ref.Level基準) |
|
最大輸入電平 |
0Vdc, ±20dBm |
|
標準頻率 | |
|
溫度穩定性 |
±0.5ppm |
|
老化 |
±05ppm/Year |
|
連接器 |
BNC(F) |
|
輸入電平 |
-5dBm~±15dBm |
|
輸出電平 |
10MHz,8dBm |
|
界面 | ||
|
RS— |
— | |
|
打印機 |
驅動器 |
支持PCL3,PCL5,HP,EPSON,SAMSUNG, CANO等 |
|
連接器 |
標準25pin(f)D—Sub,并列打印機用，支持USB | |
|
USB Host |
打印機驅動器 |
支持HP,EPSON,SAMSUNG,CANO等 |
|
USB存儲硬盤 |
支持1.1，2.0,圖像文件保存用，支持GIF式 | |
|
以太網接口 |
10—Base—T Ethernet 支持以太網，遙控 | |
|
GPIB界面 |
IEEE 488 bus | |
|
一般配置 | ||
|
尺寸大小 |
350（W）*195（H）*375(D)mm | |
|
重量 |
| |
|
預熱時間 |
為了準確測定，需要20分鐘以上 | |
|
電源 |
供應電源 |
100—240 VAC at 50/60Hz |
|
消耗電力 |
80warrs max (不包含附件) | |
|
工作溫度 |
| |
|
保持溫度 |
| |
|
電子波規格 |
RF輻射 EN 550011 | |
|
EMI規格 |
RF抗干擾 EN50080—1 | |
|
跟蹤信號發生器 | |
|
頻率范圍 |
100KHz—6.0GHz |
|
幅度范圍 |
-50dBm~0dBm |
|
幅度精度 |
±1dB(80 MHz,0dB 基準) |
|
幅度平坦度 |
±1.5dB(0dB基準) |
|
諧波失真 |
∠-30dBc |
|
Reverse Power |
±30dBm |
|
阻抗 |
50ΩNomimal |
|
連接器 |
N型Female |
|
RF輸出VSWR |
∠1.5:1 |

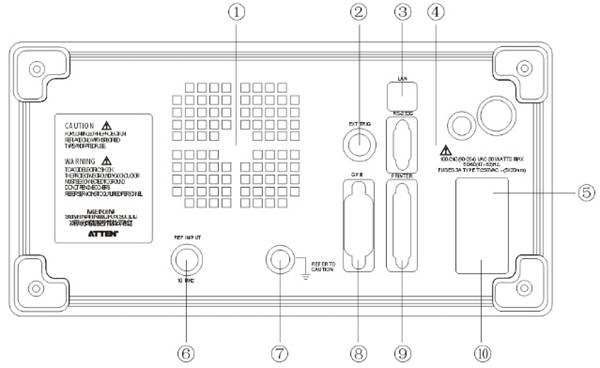

AT6000D系列后面板功能描述
① 散熱風扇（冷卻內部產生的熱）
② 外部觸發（trigger）輸入連接器（connector）
③ 以太網通訊的連接器
④ RS—
⑤ 輸入電源插座（含保險絲）
⑥ 基準頻率輸入/輸出連接器
⑦ Frame接地端子
⑧ GPLB接觸連接器
⑨ 打印機連接器
⑩ 電源總開關
